本機架系列的JXLD型適用于與XLD型擺線針傫行星減速機聯接，JBLD型適用于與BLD型擺線減速機相連接。為使攪拌軸與軸承室裝配，維修方便，同時對BLD2、BLD3、BLD4與相配的機架JBLD2、JBLD3、JBLD4的軸承室加大，使之與較粗的攪拌軸相一致。
       a、Ⅰ型為普通型，Ⅱ型為增高型。
       b、本系列機架以選好與之配套的聯軸器型號及規格，請一并注明。

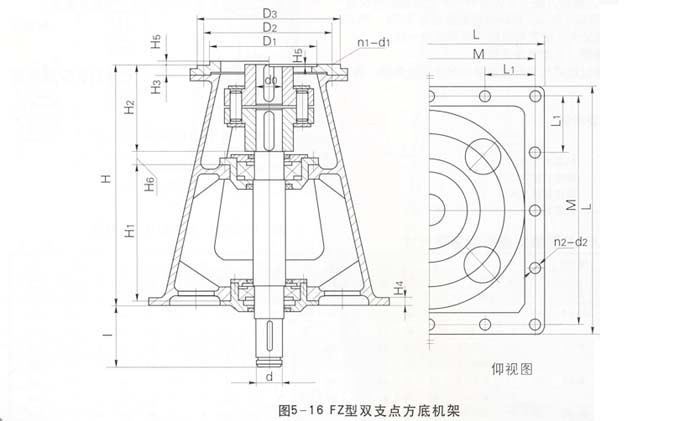

FZ型雙支點底板機架主要參數及尺寸

型號	通用尺寸						輸入端接口					輸出端接口					Ⅰ型			Ⅱ型
	H2	H3	H4	H5	H6	I	D1	D2	D3	D0	n1-d1	L	L1	M	d	N2-d2	H	H1	重量	H	H1	重量
FZ25A	130	20	25	4	80	100	130	160	180	25	6-M8	400	170	340	30	8-φ14	630	380	167kg	800	550	198kg
FZ30AB				5 4			140 200	160 230	190 260	30	4-M10 6-M12				35
FZ235A	180			5	30		170	200	230	35	6-M10				40
FZ40B				4			230	260	290	40	6-M12				45
FZ45A	220	20	30	5	45	130	200	230	260	45	6-M10	585	175	525	50	12-φ18	750	440	383	950	640	460
FZ50B				5			270	305	340	50	8-M16				55
FZ55AB				6 5			270	310 305	340	55	6-M10 8-M16				60
FZ6536A	280	25	30	6	50	200	316	360	400	65	8-M12	800	240	720	70	12-φ22	900	520	547	1100	720	656
FZ70AB				6 5			316 320	360	400	70	7-M12 8-M16				75
FZ80AB	340	30	40	6 5	95	250	345 360	390 410	430	80	8-M16 8-M20	1060	250	1000	85	16-φ22	1060	600	980	1360	900	1100
FZ90A	400			7	35		400	450	460	90	12-M16				95
FZ95A				9			455	520	490	95	12-M20				100
FZ100AB				9 5			455 470	520	580	100					110
FZ110A	450	40	45	11	45	300	520	590	650	110	12-M20	1260	300	1200	120	16-φ22	1200	668	1600	1600	1068	1896
FZ130AB				11 9			680	800	880	130	12-M30				140
FZ140				11 9			680	800	880	140	12-M30				150
FZ150	520	45	50	14 10	50	340	根據所選減速機而定					1470	350	1400	160	16-φ27	1400	780	2000	1800	980	2395
FZ160				14 10											180
FZ180	580	50	55	14 10	60	370						1670	400	1600	200	16-φ33	1600	900	2500	2000	1100	2800
